Ленты транспортерные
Любая современная лента транспортерная представляет собой основную несущую часть конвейерного аппарата. При этом основное предназначение таких лент сейчас (как и на заре их появления – в начале ХХ века) заключается в транспортировке определенных грузов и обеспечении их бесперебойного движения необходимых материалов
Иными словами, можно отметить, что как деталь комплексного механизма лента транспортерная помогает оптимизировать процесс труда на производствах. Таким образом, наиболее востребованной она стала в тех отраслях промышленности, где проводятся работы с использованием конвейеров (в пищевой, сельскохозяйственной, автомобилестроительной и т. д.).
К тому же, в связи с бурным развитием новых технологий лента транспортерная, изобретенная много десятилетий назад Генри Фордом (с целью ускорения процесса сборки) обрела новые достоинства. Точнее, в последние годы начали выпускаться ее улучшенные разновидности, адаптированные к разным условиям работы (в частности, к высоким и низким температурам, к различным механическим и химическим воздействиям).
Главными критериями, на основании которых определяют, для каких целей приспособлена та или иная лента транспортерная, считаются прочность материалов, из которых она изготовлена, и их устойчивость к различным факторам. По этому признаку выделяют такие типы лент:
- резинотканевые;
- резинотросовые;
- модульные;
- металлические;
- полимерные и ряд других.
В перечисленных подгруппах можно выделить также отдельные подвиды конвейерных лент (предназначенных для разных объектов).
Предлагая потребителям широкий ассортимент таких грузонесущих приспособлений, мы осуществляем их индивидуальный подбор в зависимости от характеристик сферы применения, конвейеров, для которых они предназначены и других факторов. Плюс ко всему, при необходимости мы консультируем свих клиентов по вопросам достоинств и недостатков покрытий, используемых в различных лентах, и их структур.
Ленты транспортерные бесшовные резинотканевые
фирмы Cigo SpA (Чиго), Италия
Ленты транспортерные фирмы ЧИГО, применяются в станках, используемых для полировки, калибровки и отделки кантов деревянных деталей, в процессе производства древесноволокнистых плит, ламинатов, фанеры, а также гипсоволокнистых плит и т.п.
Особенность этих лент заключается в авангардном дизайне и конструкции, позволяющей получить бесконечную ленту конвейера требуемого размера без необходимости соединения концов ремня (без склеивания). Бесшовный тяговый каркас и профилированное резиновое покрытие заданной твердости обеспечивают оптимальные условия для обработки изделий на всех типах широколенточных станков как старых моделей, так и новых улучшенных типов, при любом количестве шлифовальных головок, мощности станков и точности настройки калибровки.
Ленты Cigo обеспечивают:
абсолютно одинаковую толщину и прочность во всех частях ленты;
исключительно прямолинейный пробег ленты, даже если соотношение длины к ширине меньше 1;
улучшенную гибкость, что позволяет использовать шкивы с меньшим диаметром;
максимальное соблюдение плоскости ленты под рабочими нагрузками (поверхность ленты шлифуется по все ширине)
очень низкий коэффициент трения скольжения на поверхности станочного стола.
Ленты Cigo выпускаются с различными типами верхнего покрытия
|
Тип
|
Профиль
|
Применение
|
|
SP106
|
|
Применяются для широких лент шлифовально-калибровальных станков. Отличное сжатие материалов, благодаря большему проценту пустот и небольшой деформируемости рельефного профиля.
|
|
SP107
|
|
Больше подходит для шлифовальных станков, узких лент шлифовально-калибровальных станков. Тип поверхности гарантирует высокую точность калибровки. Благодаря большей деформируемости, эти профили особенно подходят для изготовления маленьких деталей, таких, как каркас, основание и т.д.
|
|
SP108
|
|
Используется вместо SP106, от которого отличается улучшенной точностью калибровки благодаря большей деформируемости, хорошей фиксацией обрабатываемых деталей.
Пригоден для станков, оснащенных вакуумными системами.
|
|
SP109
|
|
Вариант SP108, но с большей долей бесполостной поверхности, что обеспечивает лучшую деформационную прочность и точность калибровки.
|
|
SP110
|
|
Вариант SP107. Более высокий процент пустот обеспечивает лучшее прижатие материала.
|
|
111
|
|
Вариант SP108 и SP109. Большая доля бесполостной поверхности обеспечивает более высокую точность калибровки и хорошее сжатие материалов. Этот тип больше подходит для станков, оснащенных вакуумными системами.
|
Профили для специального применения
|
Тип
|
Профиль
|
Применение
|
|
SP104
|
|
Треугольные рельефы (основание 6мм/ высота 3мм) расположены так, как показано на фотографии (на расстоянии 10мм в рядах, шаг рядов - 40мм). Эти профили обычно используются для шлифовальных станков. Повышенный профиль обеспечивает хорошее сжатие материала.
|
|
SP130
|
|
Рельеф Super Grip с глубиной 4 мм вызывает сильную деформацию профиля и хорошее прижатие материала.
Особенно удобны для кантовальных станков щеточных машин. Его использование на шлифовальных станках может вызвать проблемы с пылью и среднюю точность калибровки.
|
|
SP100
|
|
Особенно удобны для шлифовальных станков, обрабатывающих материалы толщиной меньше 0,5мм и снабженых вакуумными системами.
|
|
|
|
Транспортерные и конвейерные ленты резинотканевые производства компаний Sava (Словения) и Matador (Словакия), предложенные Вашему вниманию, подходят для любых условий эксплуатации. ООО " Тибет гранд" является дилером Московских Фирм по Республике Коми, которые является авторизированным диллером компаний Sava и Matador, поставляет со склада в Москве все виды представленной на нашем сайте продукции.
Транспортерные и конвейерные резинотканевые ленты производятся на современном технологическом оборудовании, все эпаты производства имеют сертифицированную TUV CERT систему управления качеством согласно международному стандарту ISO 9001. Транспортерные и конвейерные резинотканевые ленты по качеству соответствуют стандарту DIN 22102 (Германия).
Транспортерные и конвейерные резинотканевые ленты имеют прочность от 250 Н/мм до 3150 Н/мм, и производятся шириной от 300 мм до 2400 мм.
|
|
Транспортерные и конвейерные ленты резинотканевые, разделены по видам, подходящим для различных условий эксплуатации:
|
|
• Многопрокладочные транспортерные и конвейерные резинотканевые ленты:
|
|
предназначены для транспортировки кускового и сыпучего материала при температурах окружающего воздуха от -45 до +60 °C;
|
|
|
|
• Теплостойкие транспортерные и конвейерные резинотканевые ленты:
|
|
применяются для транспортировки горячих материалов с температурой от +60 до +210°C при температурах окружающего воздуха от -45 до +60°C;
|
|
• Маслостойкие транспортерные и конвейерные резинотканевые ленты:
|
|
используются при транспортировке грузов содержащих минеральные, растительные масла, животные жиры, а также различные неполярные растворители;
|
|
• Рифленые транспортерные и конвейерные резинотканевые ленты:
|
|
предназначены для транспортировки грузов по наклонным конвейерам с углом наклона 25 - 30°;
|
|
• Шевронные транспортерные и конвейерные резинотканевые ленты:
|
|
применяются при транспортировке грузов под большим наклоном;
|
|
• Транспортерные и конвейерные резинотканевые ленты стойкие к пробою:
|
|
предназначены для транспортировки грузов с острыми кромками, с кусками больших размеров, при опасности сквозного пробоя и образования продольных порезов;
|
|
• Элеваторные транспортерные и конвейерные резинотканевые ленты:
|
|
используются при вертикальной транспортировки грузов.
|
|
Транспортерные и конвейерные резинотканевые ленты, по желанию заказчика, могут изготавливаться с любой комбинацией наружных обкладок.
|
|
Транспортерные и конвейерные резинотканевые ленты изготавливают той длины, которая необходима заказчику, но вес одного рулона не должен превышать 12 тонн.
|
|
Транспортерные и конвейерные резинотканевые ленты имеют резиновый борт.
|
|
Заводская гарантия не менее 24 месяцев.
|
|
Возможна доставка приобретенной продукции до склада потребителя.
|

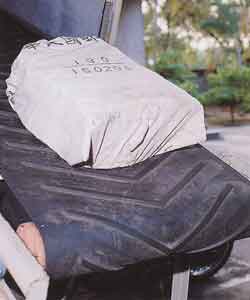

Ленты транспортерные и конвейерные резинотканевые Sava и Matador Шевронные
|
|
Представляем Вашему вниманию шевронные транспортерные и конвейерные резинотканевые ленты производства компаний Sava (Словения) и Matador (Словакия).
|
|
|
Шевронные транспортерные и конвейерные резинотканевые ленты предназначены для транспортировки грузов под большим наклоном.
|
|
Конвейерные ленты с гладкой несущей поверхностью используются для транспортировки упакованного и неупакованного грузов под углом наклона не более 22°. Если угол наклона превышает указанное выше значение, то используются транспортерные и конвейерные ленты резинотканевые типа CHEVRON (шевронные конвейерные ленты). Выбор соответствующей шевронной ленты и размера ее профилей зависит от транспортируемого груза (материала) и угла наклона.
|
|
Ленты транспортерные и конвейерные резинотканевые шевронные
|
|
Тип груза и максимальный угол наклона
|
|
Тип материала
|
Пример материала
|
Максимальный угол наклона
|
|
Высота профиля
|
|
Высота профиля 14 мм
|
Высота профиля 16 мм
|
Высота профиля 32 мм
|
|
Порошкообразный материал
|
Мука, иэвесть и т.п.
|
25°
|
25°
|
30°
|
|
Сыпучий материал
|
Хлебные злаки: кукуруза, ячмень, пшеница, рожь, сухой песок
|
20 / 25°
|
20 / 25°
|
25 / 30°
|
|
Свободнообкатывающийся материал
|
Щебень, измельченный камень
|
25°
|
25°
|
30°
|
|
Липкий материал
|
Мокрый песок, пепел, мокрая глина
|
30°
|
30 / 35°
|
35 / 40°
|
|
Упакованный материал
|
Куль, джутовый мешок, бумажный мешок
|
30 / 35°
|
30 / 35°
|
35 / 40°
|
|
|
|
Ленты транспортерные и конвейерные резинотканевые шевронные. Типичные примеры применения:
|
|
- Каменоломня, песчаный карьер;- Цементный завод, печь для обжига извести;
|
|
- Сельское хозяйство: свекла, хлебные злаки, картофель, удобрение;
|
|
- Уголь и кокс;- Завод сахарной свеклы; Солеварня.
|
|
Ленты транспортерные и конвейерные резинотканевые Sava и Matador » Шевронные
|
|
|
|
|
|
|
|
Минимальный диаметр барабана:
|
|
|
|
Транспортерные и конвейерные ленты резинотканевые шевронные с профилями высотой 14 и 16 мм
|
250 мм;
|
|
Транспортерные и конвейерные ленты резинотканевые шевронные с профилями высотой 32 мм
|
315 мм.
|
|
Минимальный диаметр барабана относится только к типу профиля. Минимальный диаметр приводного барабана следует выбирать в зависимости от прочности шевронной ленты
|
|
|
|
Минимальное расстояние натяжения (межцентровое расстояние в %):
|
|
Зафиксированное или автоматическое натяжение на хвостовой части ленты до 1.5%
|
|
|
|
Минимальное расстояние между группами несущих роликов - 1 метр
|
|
|
|
Ленты транспортерные и конвейерные резинотканевые шевронные. Минимальный угол лоткообразования:
|
|
|
|
Стандартная группа роликов
|
Высота профиля 14 и 16 мм
|
Высота профиля 32 мм
|
|
Состоит из 3-роликов
|
30°
|
25° *
|
|
Состоит из 2 роликов
|
30°
|
25° *
|
|
* Для ширины шевронной ленты больше 800 мм - 35°
|
|
|
|
Стыковка - для стыковки необходимо заказывать ленты транспортерные и конвейерные резинотканевые шевронные большей длины:
|
|
Вид стыковки
|
Лента EP 250/2
|
Лента EP 400/3
|
|
|
|
Стыковка теплым способом
|
0.65 м
|
0.85 м
|
|
|
|
Стыковка холодным способом
|
0.70 м
|
0.90 м
|
|
|
|
Транспортерные и конвейерные ленты резинотканевые шевронные можно стыковать также механическими соединителями.
|
|
Транспортерные и конвейерные резинотканевые ленты, по желанию заказчика, могут изготавливаться с любой комбинацией наружных обкладок.
|
|
Транспортерные и конвейерные резинотканевые ленты изготавливают той длины, которая необходима заказчику, но вес одного рулона не должен превышать 12 тонн.
|
|
Транспортерные и конвейерные резинотканевые ленты имеют резиновый борт.
|
|
Заводская гарантия не менее 24 месяцев.
|
|
Возможна доставка приобретенной продукции до склада потребителя.
|
|
